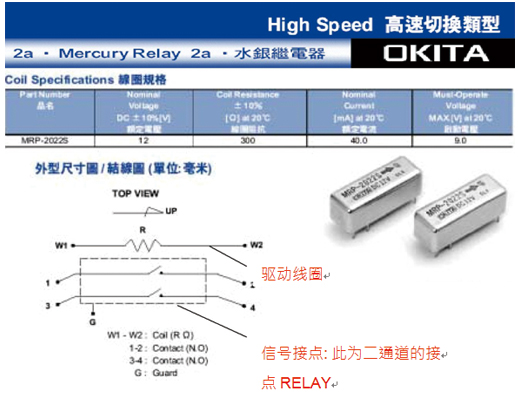

在量測 Relay 時，也就是一般俗稱的繼電器時，通常要將 RELAY 的規格了解清楚。在 RELAY 內部區分為二個部分: 一為驅動部分，就是線圈的部分，另一部分為接點部分，大部分為機械結構組成的。

如何量測 RELAY 的驅動線圈?

    在Diagnostic Test 5000C內部可輸出驅動電流最大為 20mA，但目前量測的這一顆 RELAY 的驅動電流為 40mA，所以很明顯的驅動電流不夠，所以，外加驅動電源才能夠量測這顆 RELAY。但在使用外加電源之前，先測試驅動線圈是否有問題。

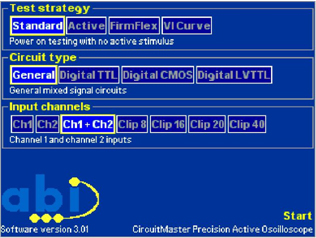

此為 DT5000C操作的主要畫面，最上方的選項為主要的四個功能分別為: Standard(示波器功能)、Active(主動測試功能)、FirmFlex(信號強度測試) 及 VI Curve(VI 曲線測試)。目前，我們所要先利用 VI 曲線測試功能來測試 RELAY 的驅動線圈。

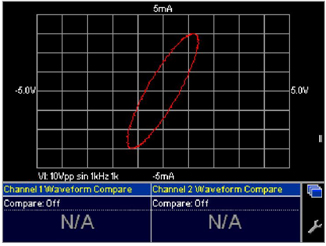

在利用此功能量測時，只要將量測用的探棒直接接觸到驅動線圈的二端，而將 DT5000C的量測參數設定為:輸出電壓為10Vpp；信號類型為SIN正弦波；信號頻率為1KHz；信號輸出阻抗為1K。

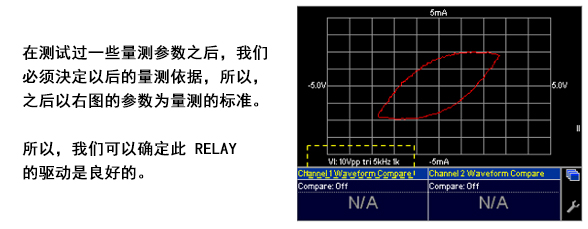

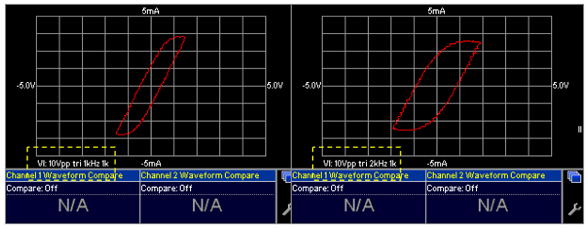

在不同的參值下會反應出不同的 V-I 曲線:

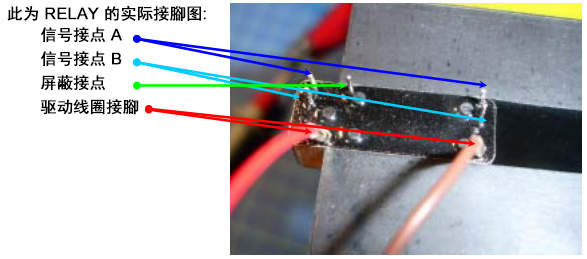

如何量測利用 DT5000C量測 RELAY 的信號接點?

    一般而言，針對 RELAY 的接點大部分我們都是量測它的接觸面是否良好，那就要利用電阻表來作量測，理論上來說是正確的，但一般電表電阻表的功能，其量測電阻的電阻范圍有限，是不太可能量測到太低的電阻。若 RELAY 的信號接點的故障情形是非常明確的開路現象，那是可以很明確的判定出來，但往往有 40%的可能是接觸電阻只有微幅的上升，可能只有 100~200m 歐姆，用電表是查不出什么來的，這時就用到 DT5000C中的 Active 主動量測方式。

    在目前例子來說，是一個信號用的 RELAY，平時是沒有什么機會會流過大電流的信號，但可能因?yàn)橐恍┛刂频膯?wèn)題，會導致一些誤動作，而造成信號接點的輕微故障。
