RE1024 電路板反求系統

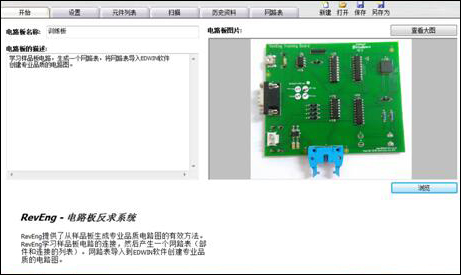

RE1024是為高效、專業從電路板上求取高質量的電路圖所設計。該系統包括：PC控制多通道硬件測量系統、SYSTEM8 Ultimate控制軟件、專業繪圖軟件三部分。

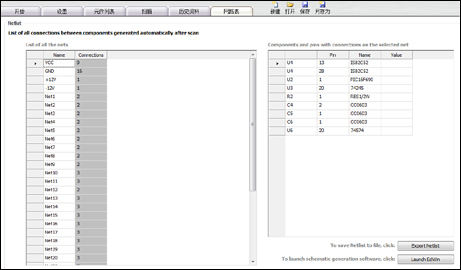

ER1024反求系統通過學習被反求板上各器件的連接關系并產生一個網絡表（器件和器件連接關系的列表），將產生的網絡表導入到專業繪圖軟件中生產高品質的電路圖。

概述

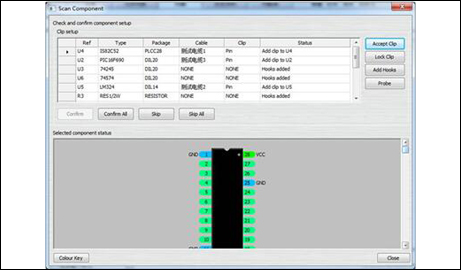

反求過程通過測試夾、連接器、測試鉤連接到被測板上的各個器件來實現。System8 Ultimate控制軟件將自動指導用戶在被反求電路周圍放置和移動測試夾具，軟件將生成最佳的夾具組合次序和夾具移動次序，以便反求到電路板上所有可能的連接關系。用戶也可以修改和重寫夾具的自動放置、移動次序。

為了盡量減少操作錯誤，系統采用方向檢查和管腳檢查以確認夾具的接觸和位置的正確性。RE1024在反求測試過程中不給被測電路板供電，同時限制測試信號的電壓和電流（半導體門電路不受影響）.這也是安全的小信號技術的應用。系統可配置多種IC測試夾和連接器，如果測試夾具、連接器由于電路板上的物理限制不適合或無法使用，可以使用手持探筆（蜂鳴器）和焊接線纜束來學習。

英國ABI-RE1024電路板反求系統主要特點:

1.擺脫了傳統的人工繪圖繁瑣，極大提高了工作效率，降低成本，易于使用

2.1024路測試通道，最高可擴至2048通道

3.用戶可自由定制各種測試夾具和連接器，方便于器件連接

4.獨立探筆通道、焊接線纜束以便解決無法使用夾具連接的情況

5.使用安全的小信號技術，確保反求過程安全性

6.可只對局部電路進行反求、繪制電路圖

7.重復反求和驗證

8.反求過程可以在任意階段暫停、重新開始和終止，測試結果隨時保存

9.系統自動優化測試步驟，提示夾具的移動和放置，無漏測，確保結果準確

機柜硬件系統（PC控制多通道硬件測量系統）

1.多引腳數適應多重需求和大型電路板反求

2.系統內部配置了控制卡和1024通道卡

3.系統可以隨時通過512通道卡擴充到2048通道。

SYSTEM8 Ultimate控制軟件

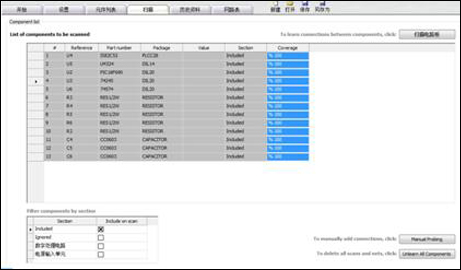

控制硬件并提供與CAD軟件的連接，主要功能包括：

?硬件驅動

?測試夾和連接器無數量限制

?局部電路反求

?重復反求和驗證

?夾具移動優化

?夾具自動定位

?手動探筆針對非標準器件測試學習

?反求流程可以在任意階段被暫停、重啟開始和終止

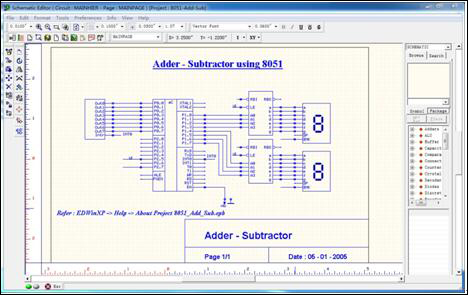

提供的專業繪圖軟件（快速繪制原理圖）

英國ABI-RE1024電路板反求系統主要功能如下：

?導入網絡表放置元件

?自動布線

?分頁原理圖

?總線結構支持

?多達 12,000 種器件庫

?器件移動和旋轉
